AiP1722 ialah pengawal/pemacu cip tunggal untuk LCD. Ia terdiri daripada 15 litar output segmen dan 4 litar output biasa. Cip AiP1722 mengandungi blok pemacu lampu latar menggunakan kawalan PWM 64 langkah dengan arahan perisian. Cip AiP1722 mempunyai antara muka bersiri 3 baris supaya ia boleh bersambung terus ke MCU.
PN :
AiP1722Voltan Bekalan (V) :
2.7~5.5VSuhu Operasi (℃) :
-40~85℃Pakej :

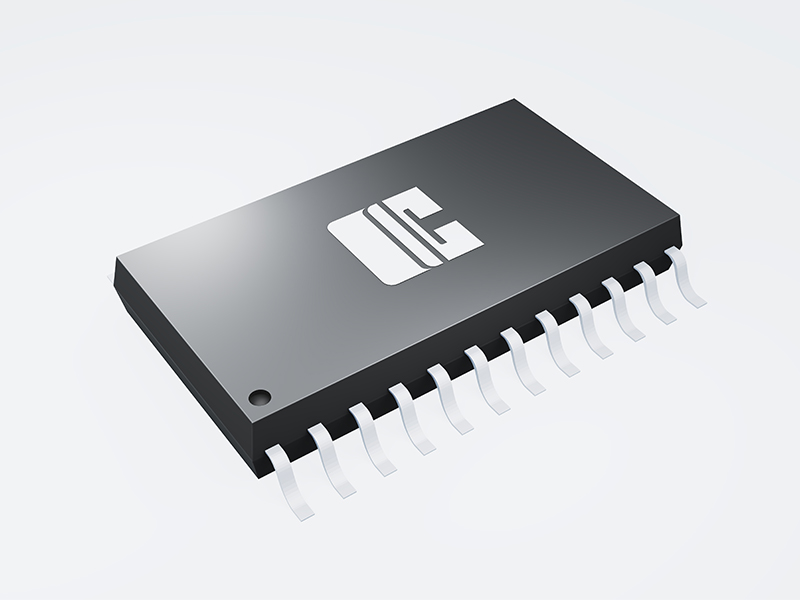

SOP24Menggunakan proses CMOS penggunaan rendah
Mod paparan: Pemacu LCD 4 × 15
3 Pemacu LED dengan 64 PWM, boleh digunakan dalam pemacu lampu latar LCD Simfoni
Bias pemacu LCD 1/2 atau 1/3 Pilihan
Voltan operasi LCD boleh dilaraskan untuk melaraskan kecerahan skrin LCD
Antara muka bersiri: CLK, STB, DIN
Mod ayunan: Pengayun RC terbina dalam (frekuensi ayunan tipikal 128KHz ± 5%)
Litar tetapan semula kuasa terbina dalam
Pakej: SOP24
AiP1722 ialah pengawal/pemacu cip tunggal untuk LCD. Ia terdiri daripada 15 litar output segmen dan 4 litar output biasa. Cip AiP1722 mengandungi blok pemacu lampu latar menggunakan kawalan PWM 64 langkah dengan arahan perisian. Cip AiP1722 mempunyai antara muka bersiri 3 baris supaya ia boleh bersambung terus ke MCU.
Butiran
AiP1723 ialah pemacu dengan litar khusus kawalan antara muka imbasan kekunci, antara muka digital MCU bersepadu, selak data, pemacu LCD, pengimbasan papan kekunci, litar pemacu lampu latar Simfoni. Ia digunakan terutamanya dalam aplikasi paparan LCD kod segmen yang memerlukan kekunci lanjutan dan fungsi suis berkod elektronik lampu latar, seperti sistem video rumah, dandang gantung dinding dan produk pemacu paparan lain.
Butiran
