【Promosi Produk】Pembanding berkelajuan tinggi, berkuasa rendah i-CORE——AiP320XSeries

Jika terdapat hingar atau isyarat palsu pada input pembanding, input akan mengesan pelbagai lintasan ambang dan output mungkin bertukar beberapa kali (berayun) apabila ambang dilanggar, menyebabkan gangguan yang ketara kepada pemprosesan isyarat biasa. Penyelesaian kepada masalah ini adalah dengan menambah histeresis voltan pada litar pembanding. Oleh itu, i-CORE telah memperkenalkan pembanding dengan modul histeresis dalaman – siri AiP320X.

AiP3201, AiP3202 dan AiP3204 masing-masing merupakan litar pembanding output tolak-tarik saluran tunggal, dwi-saluran dan empat saluran. Ia mempunyai histeresis dalaman, kelewatan perambatan rendah dan input rel-ke-rel. Ia boleh digunakan dalam peralatan pengesanan, pensampelan berkelajuan tinggi dan sistem lain. Selain itu, disebabkan penggunaan kuasa yang rendah, ia sesuai digunakan secara meluas untuk peranti mudah alih. Siri pembanding ini mempunyai histeresis dalaman 1mV untuk mengelakkan ayunan yang disebabkan oleh hingar atau maklum balas parasit lain. Histeresis dalam pembanding menghasilkan dua voltan ambang: satu untuk voltan input yang meningkat dan satu untuk voltan input yang menurun. Perbezaan antara kedua-dua voltan ambang ini ialah voltan histeresis dan purata dua voltan ambang ialah voltan ofset. Apabila voltan input pembanding adalah sama, histeresis secara berkesan membolehkan satu input pembanding mengatasi yang lain dengan cepat, sekali gus mengelakkan berbilang togol disebabkan oleh lintasan ambang isyarat input. Untuk meningkatkan lagi histeresis dan margin hingar, perintang luaran boleh digunakan.

1, Ciri-ciri

Kelewatan penyebaran: 50ns (Biasa)

Julat voltan mod biasa input: -0.2V hingga VCC+0.2V

Voltan ofset input: 1mV

Output tolak-tarik

Julat voltan bekalan: +2.7V hingga 5.5V

Julat suhu ambien: -40°C hingga 125°C

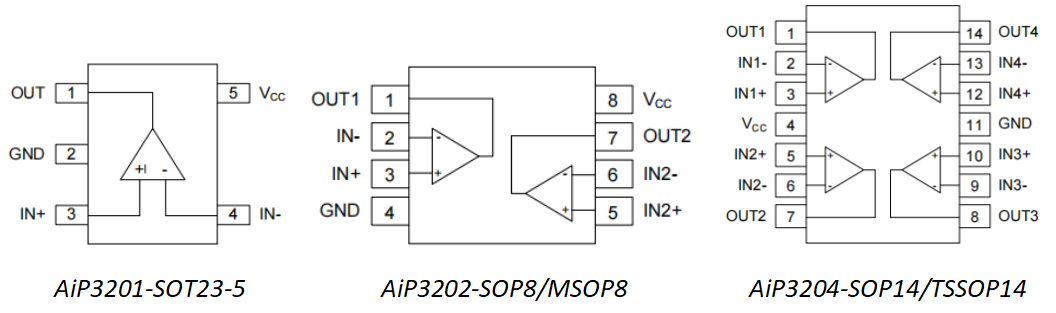

Konfigurasi 02Pin

AiP3201：SOT23-5/SOT353

AiP3202：SOP8/MSOP8

AiP3204：SOP14/TSSOP14

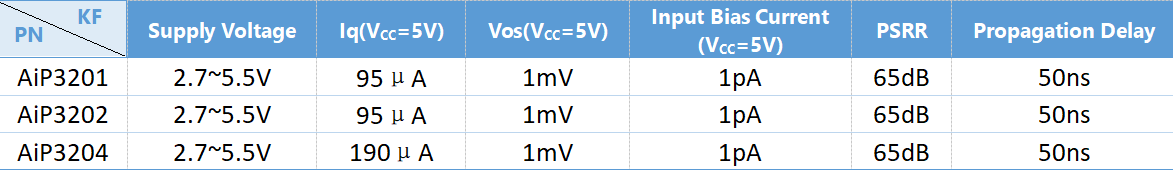

3、Parameter utama pembanding siri AiP320X
